GXY-1C-L-02-B-STRZT型履帶鉆機及人字形全液壓起落鉆塔
一、結構形式

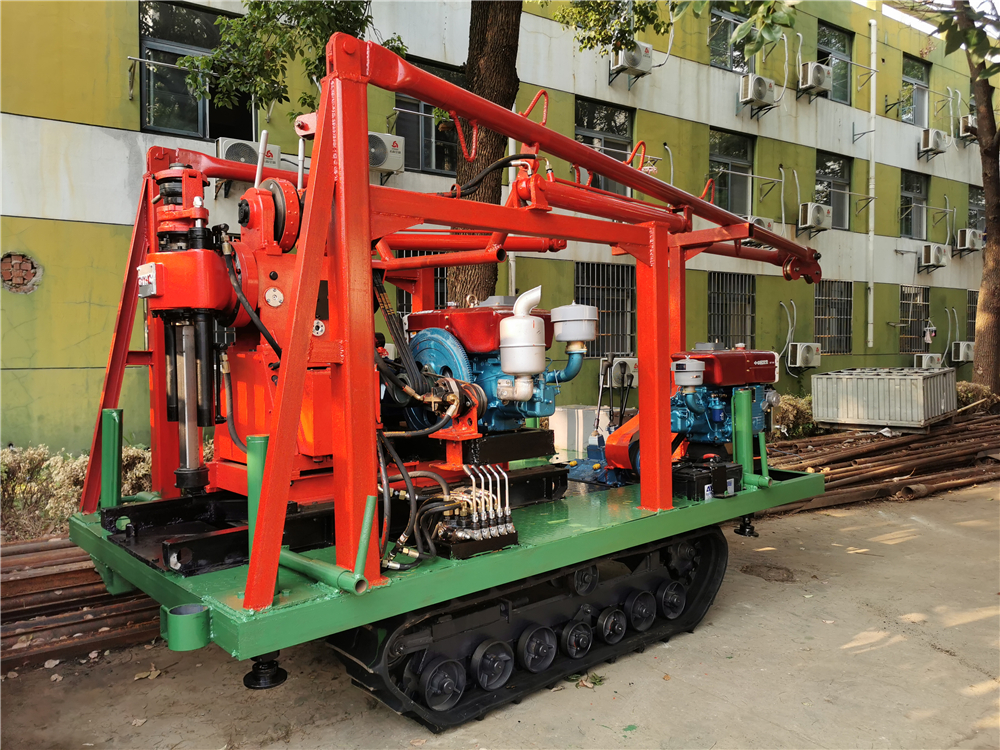

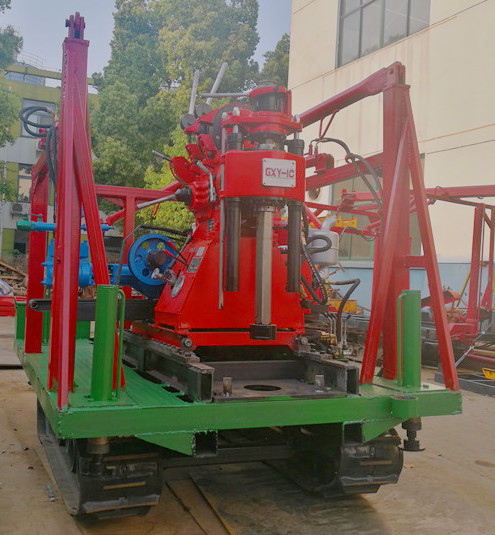

GXY-1C-L-02-B-STRZT型履帶鉆機是將橡膠履帶底盤、動力（柴油機或電機）、GXY-1C型高速鉆機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、泥漿泵等共同組裝在一個機架上。鉆機一個動力（柴油機或電機）或加裝BW160A泥漿泵一體底座與鉆機共用動力，橡膠履帶底盤一個動力（柴油機或電機）帶動或加裝BW160A或BW200A泥漿泵，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點
1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。
2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。
4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格
理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13
倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0
額定爬坡度（度）上坡35，下坡35，最小離地間隙（mm）〉200
履帶型號（mm）350*90*48，履帶節距（mm）90
履帶軸中心距（mm）1630，履帶驅動輪軸距（mm）1100
履帶接地長度（mm）1300，接地壓強（kPa）<35
鉆塔高度：6m
四、傳動系統
傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3300*1800*2300(mm)
六、整機重量 3300(kg)

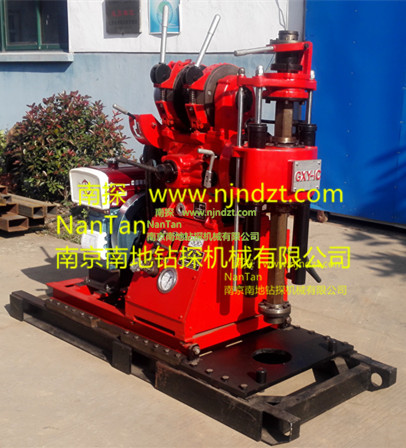

鉆機介紹（Introduction）：GXY-1C型鉆機是GXY-1型鉆機的變型產品，主要結構是在GXY-1型的基礎上固定機架改為滑移機架、回轉器與變速箱改為封閉結構，增加了高速功能。 適用于工程地質勘察，固體礦床的普查勘探，爆破孔用各種混凝土結構的檢查孔等，根據地層的不同，可選用金剛石、硬質合金、螺旋等鉆頭鉆進。 主要特點：
1、鉆機輸入功率大，輸出扭矩大，鉆進能力強。
2、鉆機輸出轉速范圍寬，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
3、3、鉆機配有開箱式回轉器，便于進行沖擊鉆進和繩索取芯等工作。
4、具有油壓給進機構，立軸上端配有液壓卡盤夾持機構，提高鉆進效率，減輕工人勞動強度。
5、5、采用了動力頭液控后移使機架讓開孔口，以延長動力頭的壽命。
6、6、鉆機配有主動鉆桿，可實現不停車倒桿，效率高，安全可靠。
7、7、鉆機采用雙片常閉磨擦式離合器，開閉靈活，操作調整方便。
8、8、鉆機變速箱采用汽車變速箱式結構，單手把變速，并具有互鎖機構，操作方便。
9、9、鉆機與水泵分離，水泵、鉆機單獨配備動力，可以提高鉆機的輸出扭矩，特別在進入深孔鉆進時不會因動力下降，致使水泵發生矛盾，避免出現孔內事故。
10、10、鉆機結構緊湊，體積小，重量輕，最大部件在100kg以內，便于解體及搬運，適用于丘陵或山區工作。
11、11、可根據需要加裝配備大通孔振動器及控制系統，提高了處理事故的能力。 主要技術參數:
1、鉆進能力:孔徑：150，75， 46 mm 孔深：80， 150，200 m ,鉆孔傾角：360°
2、鉆桿直徑：42 mm
3、回轉器:轉速：（正轉）93、253、523、1010，（反轉）52 r/min
行程：500 mm ,額定加壓力：20 kN ,額定起拔力：25 kN
立軸下端離地面最大距離：600 mm
4、卷揚機:提升速度：0.22；0.95；1.95；5.3 m/s 提升能力（單繩低速）：15 kN
5、鉆桿夾持方式：球卡式
6、讓開孔口方式：動力頭液控后移
7、動力：11kW電動機或ZS1100M電起動柴油機或ZS1100普通型柴油機
8、重量：約650 kg（不包括動力重量）
9、外形尺寸（運輸狀態，長×寬×高）：1800*970*1560 mm
