XY-1A(YJ)-L-02-B-STRZT+5T型履帶鉆機靜力觸探一體機

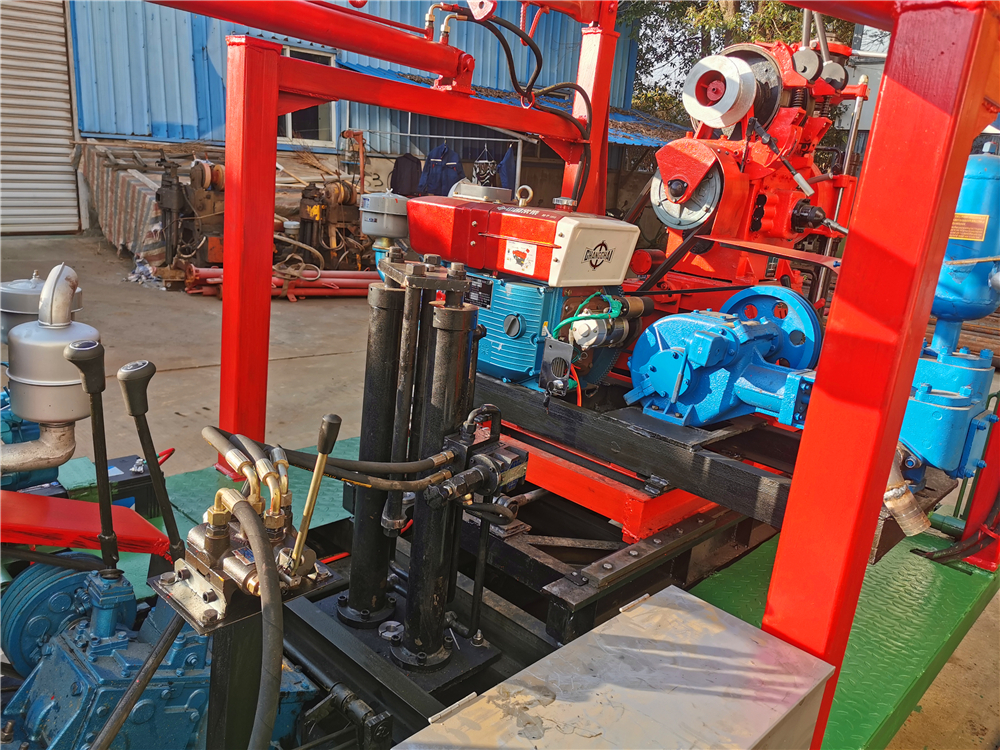

一、結構形式：XY-1A(YJ)-L-02-B-STRZT+5T型履帶鉆機靜力觸探一體機是將橡膠履帶底盤、柴油機、XY-1A(YJ)型高速鉆機、5T液壓靜力觸探機、鉆機平臺、液壓支撐腿系統、人字形全液壓起落架、BW160A單缸泥漿泵或者BW200A雙缸泥漿泵等共同組裝在一個機架上。鉆機、泥漿泵一臺柴油機，履帶底盤、5T靜探機或者泥漿泵共用一臺柴油機帶動，互不干擾，避免單動力變換負荷造成磨損影響施工。
該機型具有爬坡能力強、鉆進和行走穩定可靠、載重質量大等優點，廣泛適用于公路、鐵路、水電、橋梁、壩基等的工程地質勘察、地質巖芯鉆探、物理勘察、小型灌漿孔、爆破孔、水井孔、樁基檢測和空調孔的鉆進。
該鉆機是適應新型市場需求不可多得的理想設備之一。可在海灘、河灘、沙地、水田等惡劣環境開展靜探作業，結冰道路仍可行走。
二、主要特點：1、該鉆機裝有橡膠履帶行走機構，經分動箱齒輪驅動履帶變速箱，爬坡能力強，使整機裝卸、搬遷極為方便，由于是橡膠履帶對地面無破壞，所以該鉆機在城市中施工帶來方便。2、大大減輕工人勞動強度，提高效率。
3、起、落塔為液壓操縱、方便可靠。4、鉆機、水泵、塔架一體，搬家方便快捷，可自行上下汽車。搬家時鉆桿鉆具等一切東西均可放在履帶底盤上一次運走。
三、橡膠履帶底盤及鉆塔技術規格：理論速度前進檔（Km/h）0.9、2.0、2.7、3.2、8.3、13，倒檔（Km/h） 0.9、2.1，額定載重質量（T）4.0，額定爬坡度（度）上坡35，下坡35，最小離地間隙（mm）〉200，履帶型號（mm）350*90*52，履帶節距（mm）90，履帶軸中心距（mm）1630，履帶驅動輪軸距（mm）1100，履帶接地長度（mm）1450，接地壓強（kPa）<35，塔高：6m
四、傳動系統：傳動方式經分動箱齒輪傳動，轉向方式單邊制動差速轉向，離合器型式為二片常結合摩擦片。變速箱采用經改良后的ZD-21-01-B新型專用變速箱，操縱方式雙操作桿操縱。
五、整機外形尺寸(長*寬*高） 3500*1800*2600(mm)；六、整機重量 3600(kg)
鉆機介紹（Introduction）：XY-1A（YJ）型移位鉆機是一種具有油壓給進的高速輕便鉆機。為使本機的適用性更廣泛，滿足不同用戶的需求，在XY-1A基礎上增加了移機功能的XY-1A（YJ）。 鉆機既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗(SPT)、沖擊鉆進提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
一、適用范圍 ：1. 本鉆機適用于工民建、鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察;地質巖芯鉆探、物理勘察;小型灌漿孔、地熱孔、爆破孔、各種混凝土檢測孔的鉆進;小型水井鉆進。
2.轉速范圍寬并配有高速檔，可根據地質的不同選用金鋼石、硬質合金及鋼粒等鉆頭進行鉆進。
3. 當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為150m和180m，最深不得超過各鉆進深度的110%，額定開孔直徑為110mm，鉆深應根據地層情況而定，土層開孔允許為300mm。
二、鉆機特點：1. 具有油壓給進機構，提高了鉆進效率，減輕了工人勞動強度。 2. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，安全可靠。
3. 配有孔底壓力表指示壓力，便于掌握孔內情況。4. 手柄集中，操作方便。 5. 鉆機結構緊湊，體積小，重量輕，便于解體及搬運，適合于平原和山區工作。
三、 技術參數：
|
1.鉆機：鉆孔深度：100-150m(46mm孔徑180m)；最大開孔直徑：110-300 mm;終孔直徑：75-110mm； 鉆桿直徑：42、50 mm，鉆孔傾角：90-75°，鉆機外廓尺寸：1620*970*1560 mm 鉆機重量(不包括動力機)：620 Kg |
|
2.回轉器：立軸轉速(五檔)：1010,790,470,295,140 r/min ，立軸行程：450 mm，立軸空載向上最大移動速度：3 m/s，立軸空載向下最大移動速度 ：4 m/s，立軸最大給進力：15 KN，立軸最大起重力：25 KN |
|
3.卷揚機：最大起重量(單繩)：11 KN，卷筒轉速：121,76,36 r/min 卷筒圓周線速度(二層)：1.05, 0.66, 0.31 m/s 卷筒直徑：140 mm 鋼絲繩直徑：9.3 mm 鋼絲繩容量：35 m 抱閘直徑：252 mm 閘帶寬度：50 mm |
|
4.移動裝置：移動油缸行程：450mm，鉆機離開孔口距離：300mm |
|
5.油泵 型號：YBC-20/125 額定壓力：12.5 Mpa 流量：20 ml/r 額定轉速；1500 r/min |
|
6.電動機 型號：Y160M-4 額定功率：11 KW 額定轉速：1460 r/min |
|
7.柴油機 型號：ZS1100 額定功率：12.1KW 額定轉速：2200 r/min |
注:.本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。
泥漿泵選配：BW160A型（單缸）、BW200A型(雙缸）。

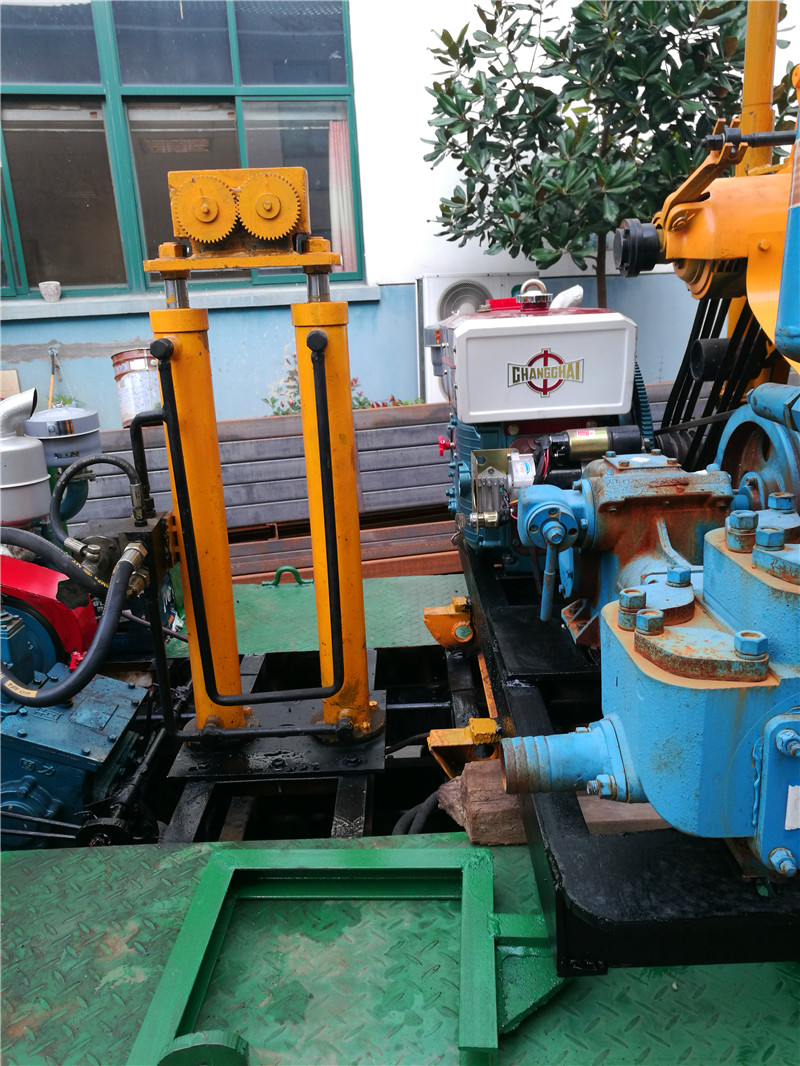

5T雙缸輕便液壓靜力觸探機采用先進耐用液壓元件控制液壓油路，設計新穎，結構緊湊，體積小，功率大，自動化程度高。
最大優點是滿足5噸液壓靜力觸探(CPT)的測試深度，又能替代大噸位靜力觸探作業，因為重量比大噸位靜力觸探輕，效率也高，所以在測試深度15-45米左右的粉土、粘土、細沙為主的地層工作效率能取得突破性進展。
整機液壓系統全部采用防高溫技術，充分保證了設備的壽命和強勁的功率。
雙缸液壓靜探機是建筑、水利、電力、交通、港口建設及大專院校科研設計時地基礎土的原位測試工具。該機通過液壓傳動機構，將電測探頭勻速地壓入地下，從而通過儀器記錄其深度下土地層對探頭的貫入阻力，可以接單、雙橋探頭，孔壓靜力觸探探頭和電測十字板探頭，做相應的靜力觸探（CPT）試驗、孔壓靜力觸探(CPT)試驗，超孔隙水壓消散試驗和十字板剪切試驗。適用于工程勘測、線路勘探、山區、梯田、沼澤地有勘察。適宜軟土、老粘土、黃土、砂性土等土層中進行測試。
結構形式：散裝、手拉拖動式，也可以選擇四輪拖掛式式、履帶自行式。
工作形式：間斷自動貫入或起拔卡桿。
主要技術參數
1、結構型式：散裝型、叉形車拉運、履帶式。2、下錨方式：人工下錨、液壓下錨，錨徑≥300㎜。3、卡桿形式：插板式、自動卡頭二種。4、油缸：缸徑65㎜、活塞桿徑35㎜。5、額定貫入力：50KN、起拔力：80KN、貫入速度：1.2m/min，起拔速度：3-4m/min。
6、工作油液：68#液壓油。7、動力：180柴油機。8、探桿：Φ28高強度STM-R780材質。9、探頭：10c㎡單橋探頭、10c㎡雙橋探頭，十字板剪切根據需要選配。10、靜探微機（自動記錄儀）：KE2101(單橋探頭）、KW2103(單雙橋探頭通用）。
特別說明：1、裝配在履帶底盤平臺上面油箱和操縱閥的位置安裝不同于圖片分體式，以履帶平臺布置為準；2、靜力觸探機施工的時候，與鉆機共用履帶平臺的靜探機下錨為人工下錨，淺孔有履帶設備自重承載反力，自重反力不夠就需要下地錨裝置。
