當前位置：2Y-10T、15T、20T、25T型液壓靜力觸探機、靜探機、靜探儀
發布時間：2023-03-20 17:53 瀏覽次數：1355次
靜力觸探（CPT）是在一定的速度下，用靜力將探頭壓入土中，并使用探頭內的壓力傳感器，通過記錄儀記錄探頭對土的貫入阻力。
2Y系列雙缸自動靜力觸探儀是建筑、水利、電力、交通、港口建設及大專院?？蒲性O計時地基礎土的原位測試工具。該機通過液壓傳動機構，將電測探頭勻速地壓入地下，從而通過儀器記錄其深度下土地層對探頭的貫入阻力。適用于工程勘測、線路勘探、山區、梯田、沼澤地有勘察。適宜軟土、老粘土、黃土、砂性土等土層中進行測試。
本機具有體積小、結構緊湊、功率大、傳動穩定、操作簡便等特點。1、結構形式：散裝、手拉拖動式、組合拖掛式、四輪自行式、履帶自行式。2、工作形式：間斷自動貫入或起拔。3、卡桿形式：頂壓式、卡桿式。

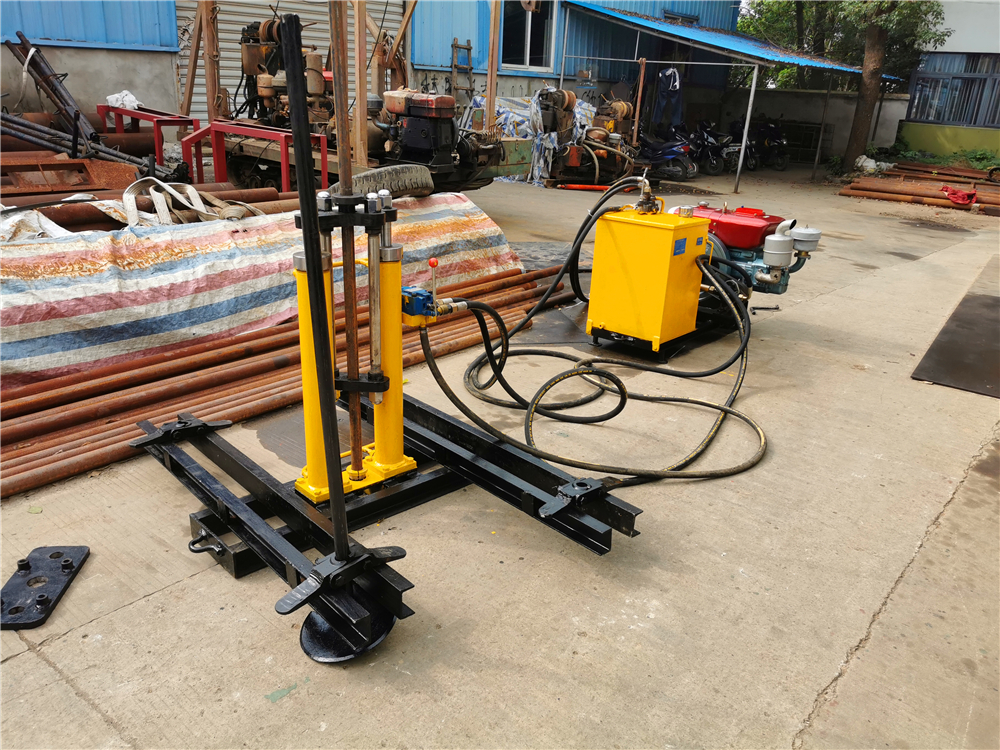

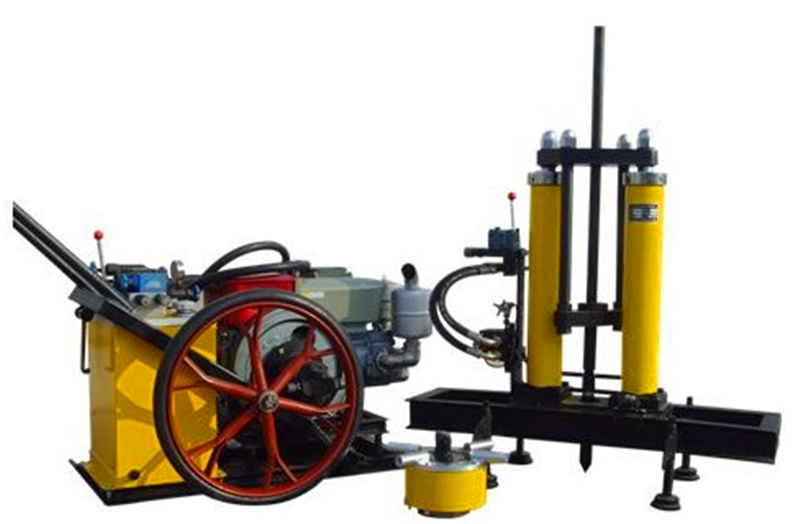

靜力觸探機是工程地質勘察中進行原位測試的一種專用設備。本機主要由泵站、貫入機、下錨機及固錨機構、探頭、探桿和記錄儀表等組成。采用液壓傳動，液壓元件為板式連接。具有體積小、外泄漏少，故障率低等優點。貫入機采用雙油缸結構，工作強度低。并設有差動油路、空載上升及輕載起拔時采用差動油路可大大提高工作效力。卡盤為手動，采用夾緊式卡瓦，具有夾緊可靠，操作靈便之特點。動力為電動機，其電氣控制集中裝于泵站上的配電箱內，整體安全可靠，具有換向、電源指示及過載、短路保護等功能，本機可根據用戶需要，另配柴油機動力，以用于無電源的場地施工。本機解體性強，單體重量輕，并配有專用手推車，用于施工現場的短途搬運，搬運靈活機動，現場安裝方便簡捷。
·主要技術參數
|
液壓靜探機
|
2Y-10T
|
2Y-15T
|
2Y-20T
|
2Y-25T
|
|
額定貫入力
|
100KN
|
150KN
|
200KN
|
250KN
|
|
起拔力
|
140KN
|
180KN
|
240KN
|
300KN
|
|
貫入速度
|
1.2m/min
|
1.2m/min
|
1.2m/min
|
1.2m/min
|
|
起拔速度
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
3-4m/min
|
|
活塞桿徑
|
Φ40
|
Φ50
|
Φ50
|
Φ50
|
|
主機重量
|
160kg
|
180kg
|
200kg
|
200kg
|
|
油缸直徑
|
Φ80
|
Φ90
|
Φ100
|
Φ110
|
|
液壓油規格
|
68#
|
68#
|
68#
|
68#
|
|
動力匹配
|
195柴油機
|
195柴油機
|
1100柴油機
|
1115柴油機
|
