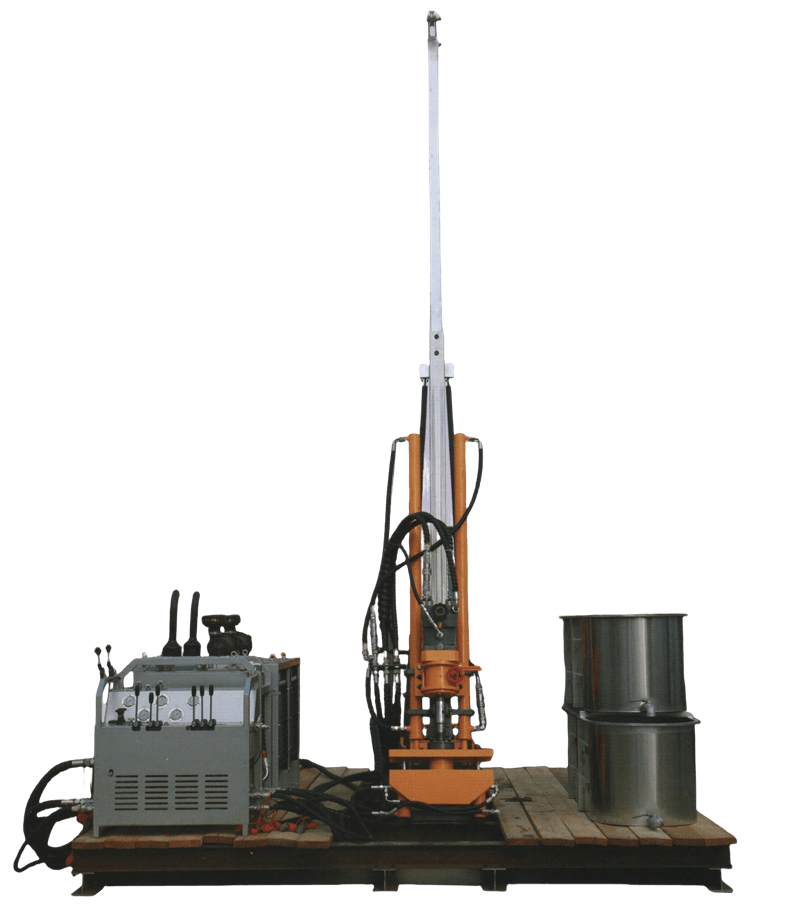

當前位置：JH600便捷式全液壓鉆機巖芯鉆機
JH600便攜式全液壓巖芯鉆機采用全液壓驅動、模塊化、結構安全可靠、便捷快速、易操作的結構模式，更加人性化；機臺搬遷時，拆卸容易，安裝簡便，輕松完成鉆機的搬移。在交通條件不便利的地區可以用人工或馱馬等多種方式通過小道運送，縮短勘探工期，節省勞動力，降低搬運風險和成本。無鉆塔設計 結構安全；鉆機緊湊，適合在山區或在林區施工。
鉆機也可以選配專用自行走履帶底盤，形成人工、履帶行走兩種可以拆卸的靈活方式滿足各種場地條件的移孔搬運工作。
■結構輕便先進

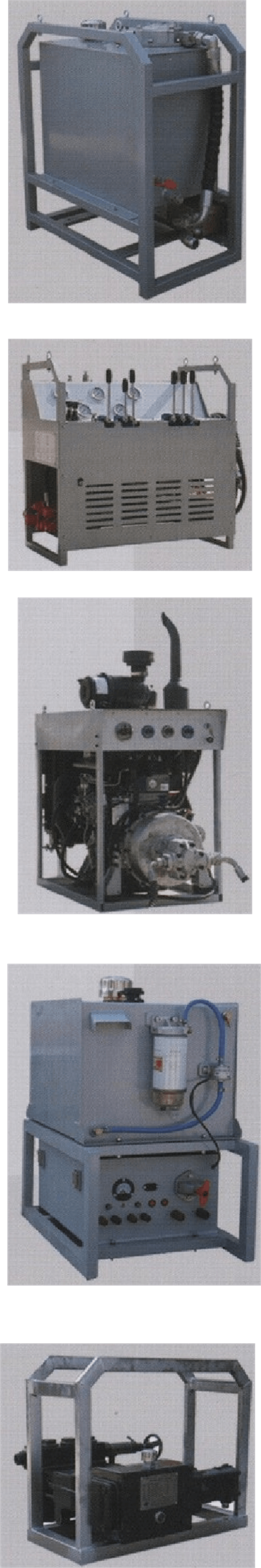

1、模塊化輕量化設計，最重模塊小于180kg,拆裝快速、可人工搬運；
2、桅桿式鉆架結構，無需鉆塔，可45°～90°任意角度鉆進；
3、頂驅式動力頭，1.83m長行程導軌，油缸推進，不用反復倒桿，導向性定向性好；
4、機臺占地面積小，無需基礎工程，綠色環保。
■全液壓傳動
1、操作性強，液壓自動卸扣，勞動強度小；
2、無極調速，可開高速，鉆進過程穩定，震動小；
3、實時掌握孔內情況，有限壓保護，安全；維護保養簡單。
■薄壁金剛石繩索取心鉆探工藝
1、鉆速及鉆頭壽命高，純鉆進時間利用率高，巖礦心采取率高；
2、工人勞動強度低，鉆探成本低；
3、巖礦心品質優良，結構清晰，完整度好，純潔性高。
JH600便捷式全液壓鉆機技術參數Technical parameter

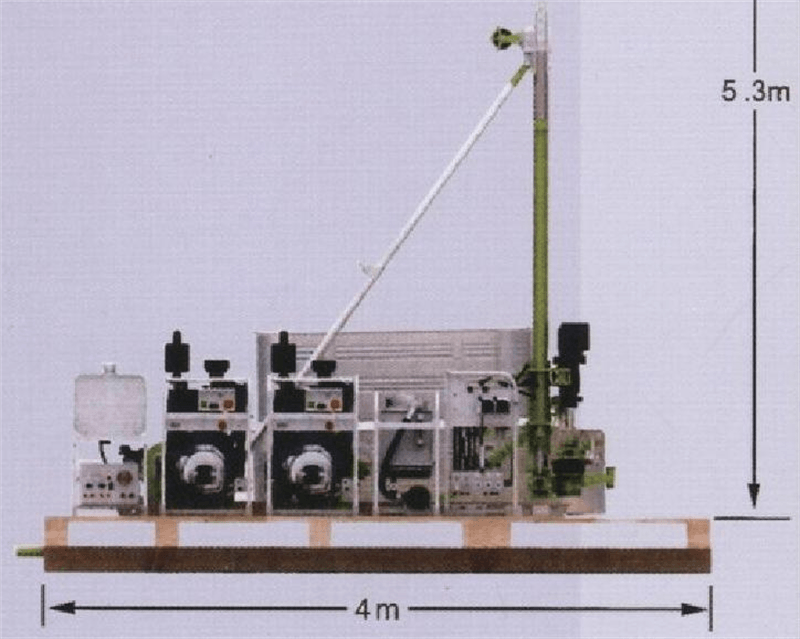

機臺長寬高Platform area 4m*4m*5.3m
最重模塊Heaviest Module 180kg
總重量Gross 1200kg
鉆桿型號Drill pipe type HTW/NTW/BTW
鉆桿長度Drill pipe length 1.5m
鉆探能力Dildepth capacity 200/600/680m
鉆孔直徑Hole Diameter 96/76/60mm
取芯直徑Core Diameter 71/56/42mm
液壓系統Hydraulic System
①鉆機動力Engine power 云內27G 2*55KW/2400pm=110KW
最高壓力Maximum pressure 21MPa
最大流量Maximumfowrate 160L/min(平原)
②鉆機動力Engine power水冷伺服電機造(選配) 2×34kw/380v=68kw
最高壓力Maximum pressure 21MPa
最大流量Maximum flow rate 160L/min
頂驅式動力頭Top drive rotation head
鉆進角度Drilling angel 45°-90°& 0°-90°(定制)
最大扭矩Maximum torque 920N-M(標配)
最高轉速Rotationspeed 967rpm(標配)
最大扭矩Maximum torque 1580N·M(選配)
最高轉速Rotationspeed 1400rpm(選配)
給進行程Feed travel 1.83m
提升力/給進力Pul/Thrust 60KN/30KN(雙油缸力加倍)
卷揚機Winch
平均速度Averagespeed 150m/min
提升力Pulling force 750kg
鋼絲繩直徑Wire rope diameter 6mm
容繩量Rope capacity 1000m
Mudpump新型輕量化液壓泥漿泵BW100Q
最大流量Maximumflowrate 100L/min
最高壓力Maximumpressure 7MPa
夾持器Gripper
夾持能力Capacity 108/HTW/NTW/BTW
