當前位置：XY-1A-4型高速巖芯鉆機（機泵一體鉆機，自帶泥漿泵，100-180m鉆機）、地勘鉆機、地質鉆機、工勘鉆機、取樣鉆機
發布時間：2023-03-20 17:22 瀏覽次數：1175次
鉆機根據用途既可以取土樣、巖芯樣，也可以不取芯鉆孔（鉆孔灌漿、水井等）,或者進行重型動力觸探和標貫試驗（SPT）、沖擊提取不擾動土土壤取樣原狀土或者沙土取樣。是一種多用途液壓輕便型鉆機。
1.前言

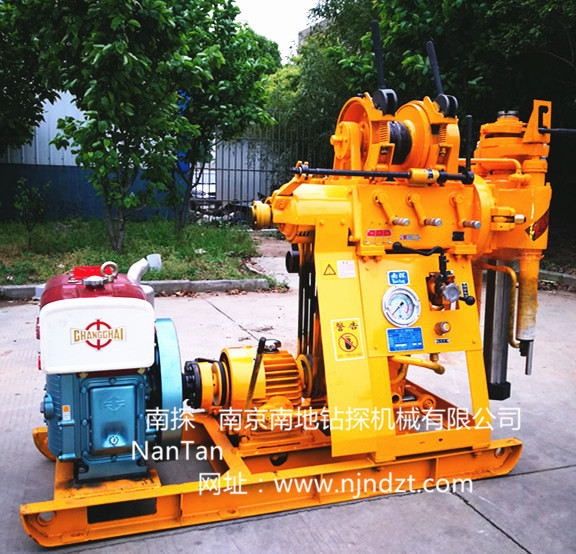

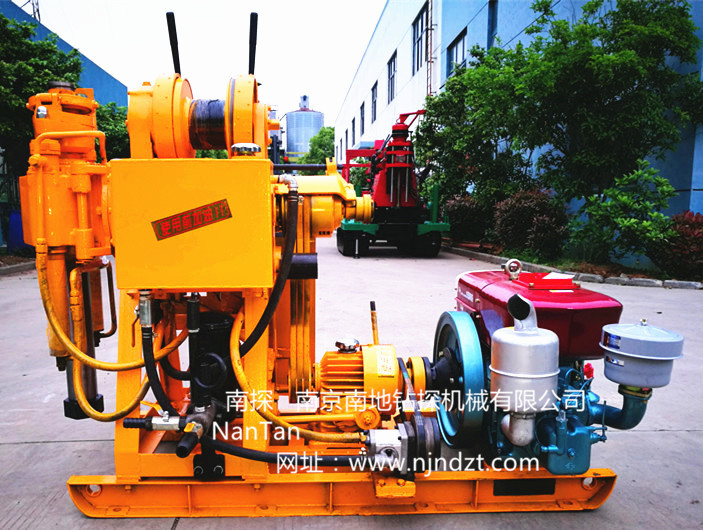

XY-1A-4型鉆機是在XY-1A型鉆機的基礎上根據客戶要求，增加泥漿泵改制而成的，是一種油壓給進的高速帶水泵輕便鉆機。
1.1.鉆機用途及適用范圍
1.1.1.主要用于固體礦床的普查勘探及工程地質勘察等鉆孔，各種混凝土結構的檢查孔。
1.1.2. 可根據地層的不同選用金剛石、合金及鋼粒等鉆頭進行鉆進。
1.1.3.當終孔直徑分別為75mm和46mm時，額定鉆孔深度分別為100m和180m，最深不得超過各鉆進深度的110%，額定開孔直徑為110mm，最大開孔直徑允許為200mm。
1.2.鉆機特點
1.2.1.具有油壓給進機構，提高鉆進效率，減輕工人勞動強度。
1.2.2.鉆機配有上球卡式夾持機構并帶有六方主動鉆桿，可實行不停機倒桿，工作效率高，操作方便，安全可靠。
1.2.3.配有孔底壓力計指示壓力便于掌握孔內情況。
1.2.4.手柄集中操作方便。
1.2.5.鉆機結構緊湊，體積小，重量輕，分解性強，便于搬遷，適合于平原或山區工作。
2.技術規格
2.1.基本參數
鉆進深度：100、150、180m，鉆桿直徑：42、50mm ,終孔直徑：91、75、46 mm,最大開孔直徑：200mm
鉆孔傾角：75°～90°，鉆機外形尺寸(L×B×H)：1700×780×1274mm,鉆機重量（動力機除外）:590kg
2.2.回轉器
立軸轉速（五檔）：1010、790、470、295、140 r/min，立軸行程：450mm
立軸空載向上最大移動速度 : 3 m/min，立軸空載向下最大移動速度 : 4 m/min
立軸最大給進力 :15KN，立軸最大起重力:25KN，立軸最大輸出轉矩: 0.5KN.m
2.3.卷揚機
最大提長能力（單繩）:11KN，卷筒轉速 :121、76、36r/min,卷筒圓線速度:1.05、0.66、0.31m/s，卷筒直徑:140mm，鋼絲繩直徑: 9.3mm,鋼絲繩容重 : 35m，抱閘直徑: 252mm，閘帶寬度:50mm
2.4水泵類型: 臥式單缸雙作用
最大排量 : 95(77)L/min，最大許用壓力 :1.2Mpa，工作壓力:0.7Mpa，沖程次數:120(96) 次/min
缸套直徑 : 80mm，活塞行程: 100mm
2.5.油泵 類型: 齒輪泵，型號: YBC—20/125，額定壓力:16Mpa，流量 : 20ml/r，額定轉速:1500r/min
2.6.動力機
柴油機型號:ZS1100(常柴)，功率:12.1KW，額定轉速:2200r/min
電動機型號 :Y160M－4，額定功率 :11KW，額定轉速:1460 r/min
注:本鉆機動力標準配備柴油機,也可配備電動機,需由用戶訂貨時提出。

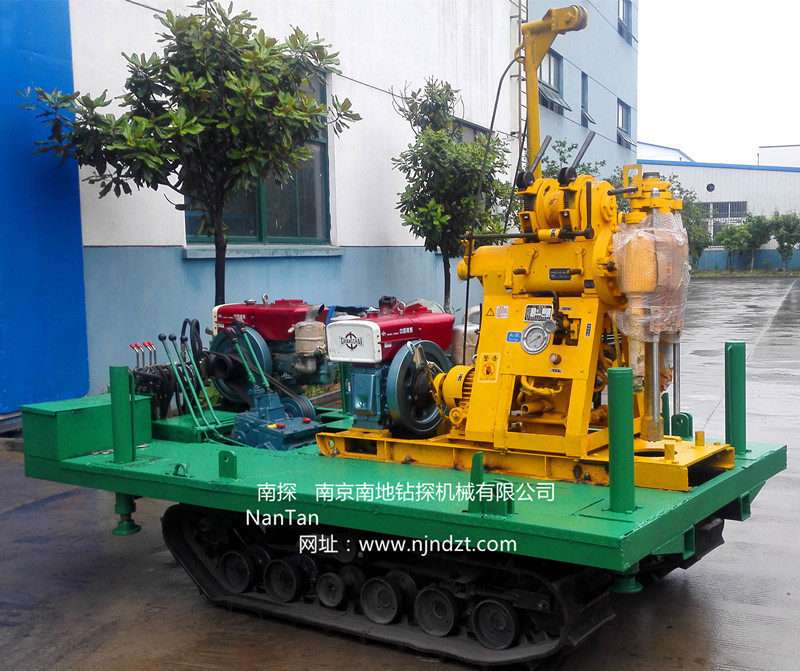

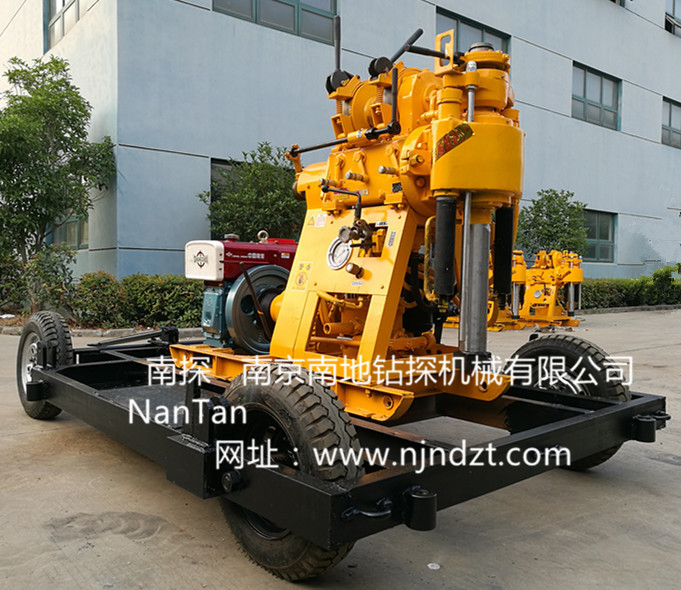

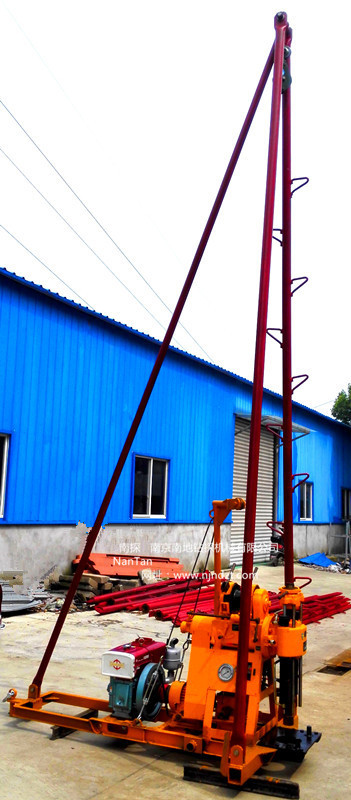

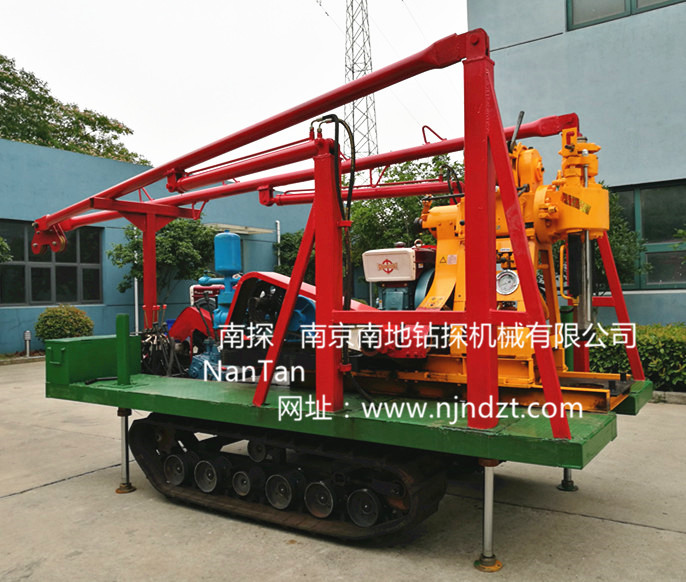

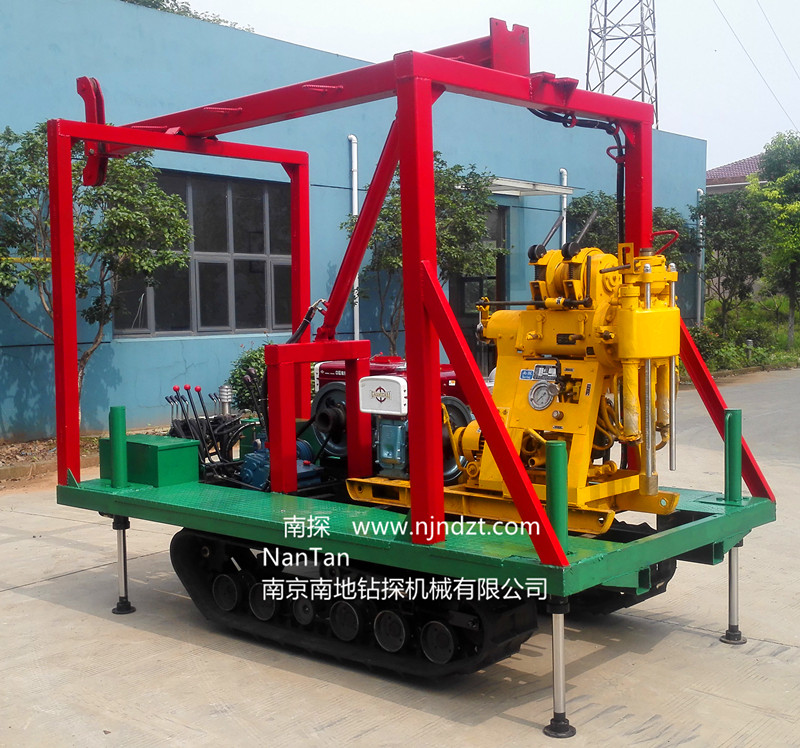

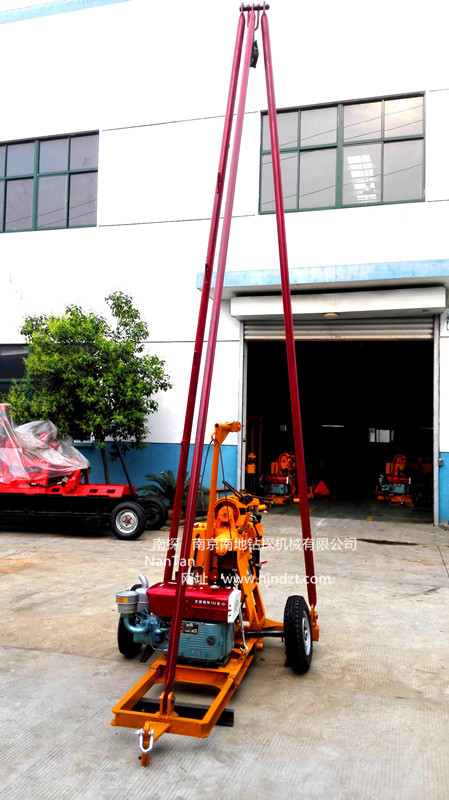

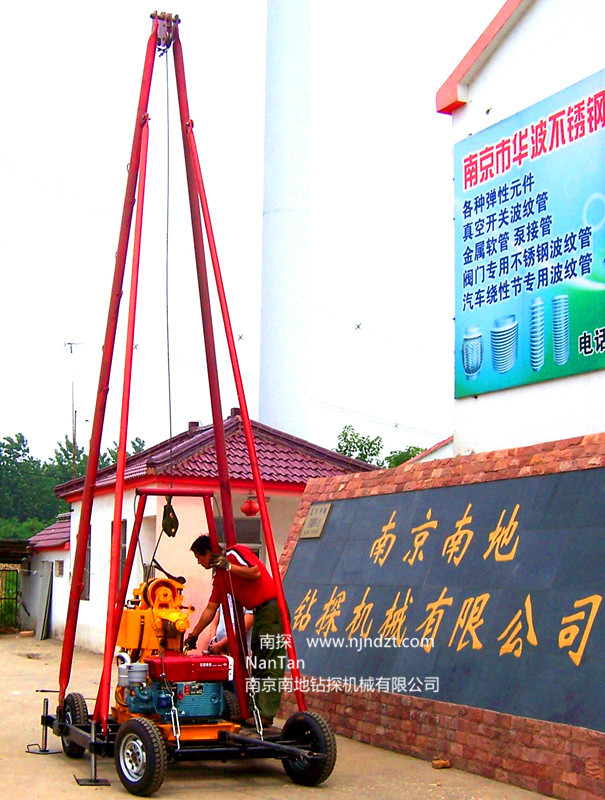

建議選配鉆機底座及鉆塔(根據需求選擇一項）：1、T-SJ-3型三角架鉆塔；2、T2-SJ-3型兩輪拖掛三角架鉆塔；3、T-SJ-4型整體底座及四角架鉆塔；4、T4-SJ-4型四輪拖掛底座及四角架鉆塔；5、LP-4T-01-A型履帶底盤及四角架鉆塔；6、LP-4T-01-B型履帶底盤及四角架鉆塔；7、LP-4T-02-B型履帶底盤及井字形液壓起落鉆塔；8、LP-4T-02--B-STRZT型履帶底盤及人字形全液壓起落鉆塔；9、LP-4T-02-B-STZDT型履帶底盤及雙塔架折疊式液壓鉆塔；10、LP-4T-02-B-SST型履帶底盤及全液壓伸縮式鉆塔（高度可調）。備注：型號加-SG型為液壓升高型履帶底盤（上下卡車）。
